Gleisplanungssoftware für die Modellbahn

Laut Fachpresse soll Railroad-Professional unter allen Gleisplan­programmen am Markt am klarsten und ein­fach­sten zu bedienen sein, was auch Anwender in zahlreichen Zuschriften bestätigen. Das ist Modellbahnplanung für den Profi. Kombinieren Sie unter­schiedliche Gleis­systeme und entwerfen Sie im Hand­umdrehen sogar Ihre eigenen. Mit Railroad-Professional - der Software zur Gleisplanerstellung - finden Ihre Ideen endlich die Lösung!

"...Railroad-Professional macht den anderen Gleisplanprogrammen vor,
wie einfach es doch mit der Gleisverlegung funktionieren kann..."
(MIBA Spezial Nr. 82)

"...als Geheimtipp unter Modelleisenbahnfreaks
gehandeltes Gleisplanungsprogramm..."
(MIBA Digital Nr. 7)

Gleisplanung pur, ohne überflüssigen Schnick-Schnack:
Klar, schnell, direkt. So muss Gleisplanung sein.

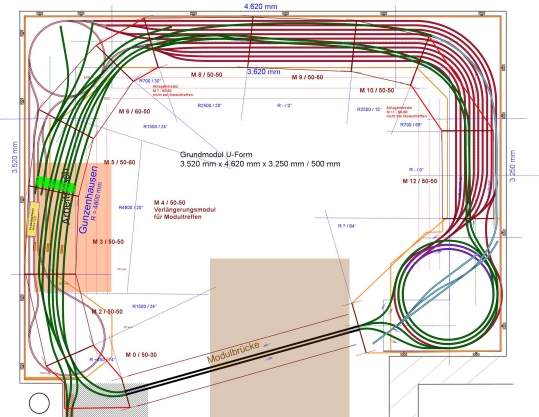

Beispielgleisplan "Gunzenhausen", erstellt mit Railroad-Professional (11 Ebenen gleichzeitig dargestellt).
Zur Verfügung gestellt mit freundlicher Genehmigung von Herrn Günter Bürkel.

Für eine detailiertere Darstellung bitte auf's Bild klicken!
Railroad-Professional Beispielgleisplan: 'Gunzenhausen'. Klicken für Vollbild.

Railroad-Professional ist die Software für Ihre Modell­eisenbahn und mittlerweile seit über 25 Jahren erfolgreich am Markt. Zunächst als Freeware verfügbar, hat sich die Gleisplansoftware Railroad-Professional rasch einen Namen gemacht. Seine intuitive, kinderleichte Bedienung, die technisch präzise Planung und die Möglichkeit, mithilfe des integrierten Bibliotheks­managers und Gleiseditors eigene Gleissysteme entwerfen zu können, ließen es schnell zu einer der beliebtesten Gleis­planungs­software für die Modelleisenbahn werden.

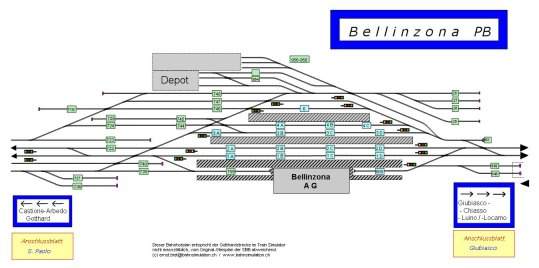

Beispielplan (Stellwerk) des Bahnhofs von Bellinzona/Schweiz. Erstellt mit Railroad-Professional.
Zur Verfügung gestellt mit freundlicher Genehmigung von Herrn Ernst Triet (→ www.bahnsimulation.ch).

Für eine detailiertere Darstellung bitte auf's Bild klicken!
Railroad-Professional Beispielgleisplan: Bahnhof Bellinzona (CH). Klicken für Vollbild.

Im Laufe der Entwicklung sind in Railroad-Professional viele Features integriert worden, die von Anwendern der Vorgängerversionen angeregt wurden. Damit deckt das aktuelle Railroad-Professional noch besser den Bedarf der Gleisplaner ab, die keinen Schnick-Schnack, sondern konkrete Unterstützung bei der Planungsarbeit benötigen und das trotz technisch präziser Exaktheit, kombiniert mit der seit Jahren bewährten, intuitiv-kinderleichten Bedienung: Bauelemente werden einfach per Maus an die gewünschte Stelle geschoben, wobei Gleise automatisch in andere einrasten, sofern dies gewünscht ist (d.h.: wenn Sie an ihren Endpunkten angepackt werden).

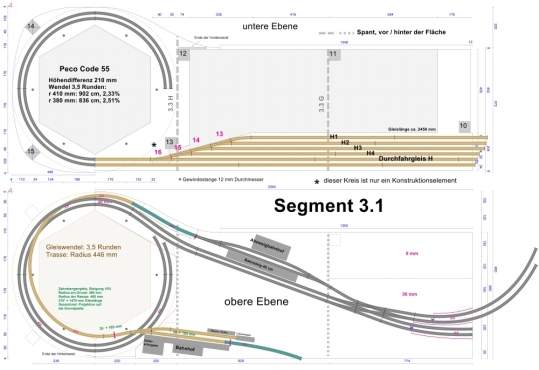

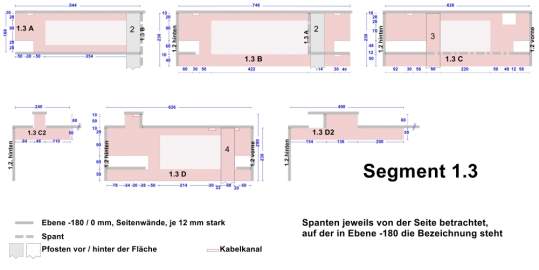

Railroad-Professional erlaubt auch technische Konstruktionszeichnungen.
Nachfolgende Entwürfe mit freundlicher Genehmigung von Herrn M.D. aus E. zur Verfügung gestellt.

Für ein detailierteres Bild bitte auf den jeweiligen Bildabschnitt klicken!

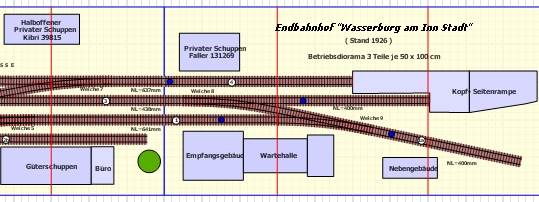

Railroad-Professional: 1. Beispiel für einen kontruktionsbezogenen Gleisplan.
Railroad-Professional: 2. Beispiel für einen kontruktionsbezogenen Gleisplan.

Ein weiteres, herausragendes Feature am Markt, ist das einzigartige, rasend schnelle Flexgleis-System, das in Railroad-Professional integriert wurde und das ermöglicht, jedes beliebige(!) Gleis flexibel zu schalten, d.h. auch vorgefertigte Gleise aus den Bibliotheken der Gleissysteme der Hersteller! Zudem wird bereits während ein Flexgleis verbogen wird, simultan die sich ergebende Gesamtlänge angezeigt - ein professionelles Feature, das den Unter­schied ausmacht...
Selbstverständlich kann jedes flexibel geschaltete Gleis auch wieder zurück in ein Fixgleis (starres Gleis) verwandelt werden. Ja mehr noch: sogar Teile eines Gleises (sog. Segmente) können flexibel geschaltet werden, während andere Teile des selben Gleises starr bleiben. Hierzu genügt ein einfacher Mausklick im Kontextmenü eines jeden Gleises im Gleisplan. Damit ergeben sich Möglichkeiten der Korrektur, wenn es im Gleisplan einmal "klemmen" sollte (und man dies in der Realität dann gewöhnlich "zurechtrückt").

Besonders interessant dürften aber die sich daraus ergebenden Möglichkeiten für eigene Gleisbauten sein. Mithilfe dieses innovativen Flexgleis-Systems von Railroad-Professional ist es endlich möglich, jede gewünschte Gleisform im Gleisplan nachzubilden. Nachfolgend ein Beispiel für eine Dreiwegweiche, deren unterer Abzweig flexibel geschaltet und anschließend mit der Maus passend zurecht­geschoben wurde (hier übertrieben ausgeführt):

Dreiwegweiche vor der Verformung per Flexsystem:
Railroad-Professional: Dreiwegweiche vor der Verformung per Flexsystem

Dreiwegweiche während der Verformung per Flexsystem.
Die Länge des Segments wird während der Verformung angezeigt:
Railroad-Professional: Dreiwegweiche während der Verformung per Flexsystem

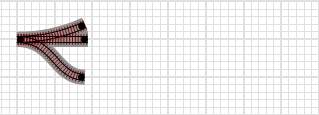

Dreiwegweiche nach der Verformung per Flexsystem:
Railroad-Professional: Dreiwegweiche nach der Verformung per Flexsystem

Ein echtes Schmankerl beim Verformen von Flexgleisen ist, dass es auch mit dem automatischen Andocken (Snap-in) von Railroad-Professional kombiniert werden kann. Wird das flexibel verformte Ende mit der Maus einem offenen Ende eines anderen Gleises genähert, so schnappt das Flexgleis ein. Das Besondere dabei: das Flexgleis verformt sich automatisch so, dass alles passt und sich ein "weicher Schwung" im Flexverlauf ergibt. Und dabei wird stets die aktuelle Länge des Flexsegments angezeigt. So wird das Nachbauen des Flexgleises zum Kinderspiel, da Sie das Flexgleis einfach auf die angegebene Länge kürzen müssen und einsetzen. Schon können Sie den vorgegebene Verlauf ohne "Stauchen" oder "Knicken" in der Realität nachbilden:

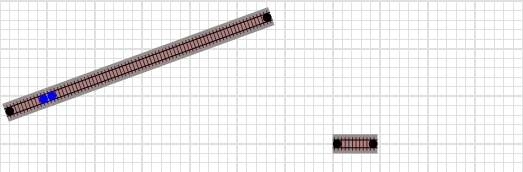

Flexgleis vor der Verformung per Flexsystem.
Das (obere) Flexgleis soll an das Ende des kleinen Gleises angesteckt werden:
Railroad-Professional: Flexgleis vor der Verformung per Flexsystem

Flexgleis während der Verformung per Flexsystem.
Die Länge des Segments wird während der Verformung angezeigt:
Railroad-Professional: Flexgleis während der Verformung per Flexsystem

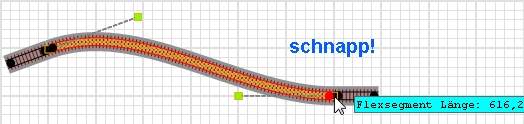

Das Flexgleis rastet automatisch am offenen Ende ein und verformt sich passend.
Die benötigte Länge wird angezeigt:
Railroad-Professional: Flexgleis eingerastet

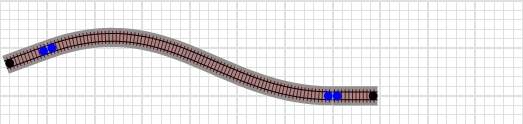

Endergebnis: ein weich geschwungener, sauberer Verlauf!
Railroad-Professional: Flexgleis nach dem Verformen und Einrasten

Natürlich können Sie nach dem Einschnappen den Verlauf des Flexgleises noch Ihren Wünschen anpassen, sofern Sie mit dem Vorschlag nicht zufrieden sein sollten. Railroad-Professional zwingt Sie zu nichts - bleiben Sie flexibel ;-)

Sollten Sie es mit der Flexibilität ein wenig übertreiben und ein Flexgleis zu sehr biegen, so dass die Fahrsicherheit Ihres Rollmaterials gefährdet sein könnte, dann merkt das Railroad-Professional und weist Sie durch farbliche Markierungen der kritischen Stellen darauf hin:

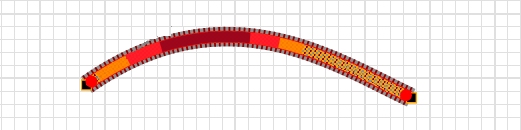

Flexgleis mit rot markierten Zonen zu starker Krümmung:
Railroad-Professional: Flexgleis mit markierten Zonen zu starker Krümmung

Mit Railroad-Professional wird nicht nur das Anlegen und Verwalten von realen und logischen Ebenen in beliebiger Anzahl(!) zum Kinderspiel, sondern mit einem einzigen Mausklick können Ebenen auch transparent geschaltet werden, so dass darunter liegende Ebenen mit ihren Bauteilen durchscheinend sichtbar werden - einfacher ist eine deckende Planungsarbeit mit Ebenen wohl kaum möglich! Nachfolgend ein 2-Ebenen-Gleisplan eines Anwenders (zur Wahrung des geistigen Eigentums wird nur ein Ausschnitt gezeigt):

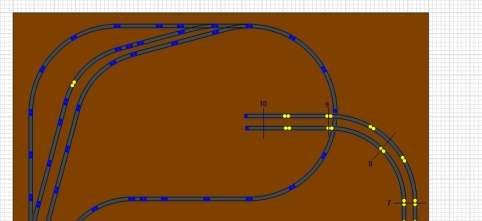

Untere Ebene; braune, kleinere Bodenplatte; Gleise abgedunkelt:
Railroad-Professional: Darstellung der unteren Ebene alleine

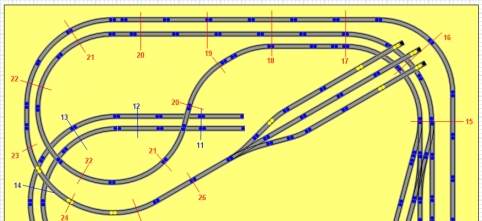

Obere Ebene; gelbe, größere Bodenplatte; Gleise normal:
Railroad-Professional: Darstellung der oberen Ebene alleine

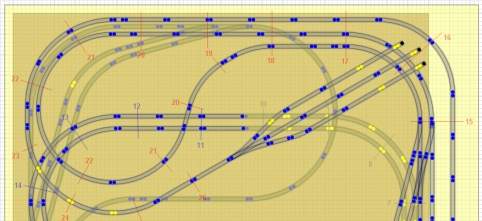

Beide Ebenen gleichzeitig sichtbar, jeweils 50% transparent geschaltet. Die Gleise der tiefer liegenden Ebene schimmern durch die Bodenplatte der darüber liegenden Ebene hindurch.
Die relative Lage der Gleise ist dadurch gut zu erkennen:
Railroad-Professional: Darstellung beider Ebenen zusammen und transparent

Natürlich weiterhin verfügbar sind die bewährten Features, wie z.B. die Möglichkeiten zur Erstellung beliebiger Zeichnungen und freier Texteinträge auf dem Gleisplan, sowie Umriss­linien, Bemaßungen, das Einzeichen konstruk­tiver Elemente, Dekorations­material und vieles mehr. Und alle Arbeitsschritte erfolgen von vornherein in hochauflösender Grafik. Und das Beste: Alles passt perfekt maßstabsgetreu, denn Railroad-Professional besitzt einen Kalibrations­dialog, mit dessen Hilfe Sie das Programm auf Ihren Bildschirm bzw. Drucker kalibrieren können. Ein 10 cm langes Gleis hat dann auch tatsächlich 10 cm Länge - messen Sie ruhig nach! Natürlich können Sie alles zusätzlich mit einem gewünschten Maßstab skalieren - stufenlos, versteht sich!

Wer's weniger verspielt, sondern eher technisch mag, der hat in Railroad-Professional die Möglichkeit zwischen verschiedenen Darstellungen zu wählen. Im Modus ohne Schwellen und ohne zeichnerisches "Beiwerk" ergibt sich eine präzise Darstellung des Trassenverlaufs. So fallen die Fahrwege und eventuelle Engstellen sofort ins Auge.

Mit wenigen Klicks lässt sich Railroad-Professional umschalten zwischen einer realitätsnahen Darstellung mit allen Accessoires (oben) oder der technischen Darstellung des reinen Trassenverlaufs (unten).
(Ausschnitt eines Gleisplans mit freundlicher Genehmigung von Herrn Oskar Domek)

Railroad-Professional: Realitätsnahe Darstellung.

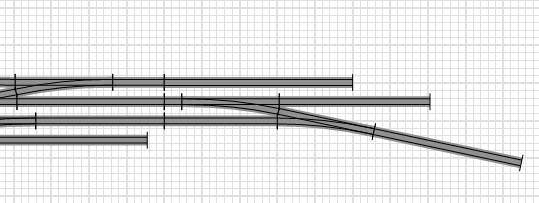

Railroad-Professional: Technische Darstellung des Trassenverlaufs.

Alle wichtigen Funktionen sind auf der Oberfläche nur ein Mausklick weit entfernt, so haben Sie den vollen Zugriff auf sämtliche Funktionen des Programmes. Hier entwerfen Sie Ihren Gleisplan, rufen Informationen über einzelne Gleise oder ganze Gleisgruppen ab, zoomen oder verschieben den zu bearbeitenden Ausschnitt nach Belieben und wählen zwischen verschiedenen Darstellungen die Ihnen angenehmste aus:

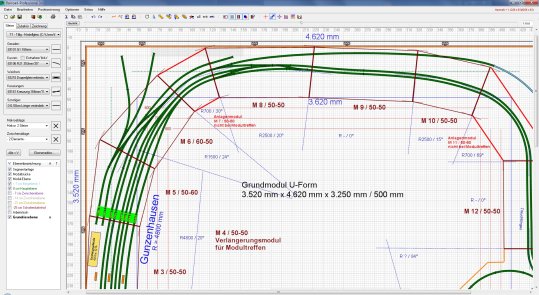

Die Programmoberfläche von Railroad-Professional während der Bearbeitung eines Gleisplans.
Für eine detailiertere Darstellung bitte auf's Bild klicken!
Railroad-Professional - Programmoberfläche

Selbstverständlich sind alle Bauteil-Bibliotheken kostenlos und liegen bereits vollständig dem Programm bei. Sie können die Bibliotheken aber auch einzeln, nach Bedarf runterladen. Sollte also einmal eine Bibliothek unsererseits aktualisiert/korrigiert werden, so brauchen Sie nur die neue Bibliothek runterzuladen und müssen nicht gleich das gesamte Programm neu installieren. Außerdem können Sie auf diese Weise recht einfach selbst erstellte Bibliotheken mit Freunden teilen. Es existieren Bibliotheken für zahlreiche Gleissysteme in unterschiedlichen Spur­weiten und von diversen Herstellern, wie z.B. Arnold, Atlas, Bemo, Buco Profilschiene, Busch, Fleischmann Modellgleis, Fleischmann Profigleis, Fleischmann Piccolo, Fleischmann ohne Bettung, Hornby, Hübner, Kato Unitrack, Kleinbahn, KM1, Kuehn Modellgleis, LBG, Lenz, LUNA, Märklin C-Gleis, Märklin K-Gleis, Märklin M-Gleis, Peco Finescale Code 55, Peco Finescale Code 75, Peco Setrack Code 80, Peco Setrack Code 100, Peco Streamline Code 80, Peco Streamline Code 83, Peco Streamline Code 100, Piko, Pilz, Roco geoLine, Roco Line, Roco Line mit Bettung, Roco ohne Bettung, Rokuhan, Tillig Elite, Tillig Modellgleis, Tomix, Trainline, Trix Mini, TTfiligran, Weinert, Zeuke, ...
